傳感器
一、工作原理：
TDLX系列拉繩式位移傳感器可將機械位移量轉換成可計量的、成線性比例的電信號。當被測物體產生位移時，拉動與其相連接的傳感器繩索，繩索帶動傳感器傳動機構與編碼器同步轉動；當位移反向移動時，傳感器內部的自動回旋裝置將自動收回繩索，并在繩索伸收過程中保持其張力不變；從而輸出一個與繩索移動量成正比例的電信號。
傳感器具有獨立自動排線機構，保證拉伸繩自動均勻排線、保證傳感器具有高獨立線性精度和較長的傳感器使用壽命。
二、主要技術指標：
1、位移有效測量范圍：100、200、500、700、1000、1500、2000、5000、8000、100000mm等多尺寸
2、電源電壓：+12、+24VDC等
3、輸出信號：0-5VDC
4、線性精度：優于±0.15% F.S
5、工作溫度：-25-75℃
6、制造材料：合金金屬
7、拉繩材料：高柔性金屬芯繩
8、防護等級：IP65
9、傳感器等級：標準工業級
10、重量：(實際重量隨不同規格會有不同)

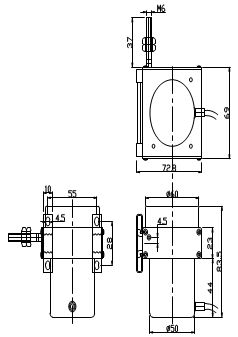

三、產品安裝尺寸圖：
產品本體安裝：
安裝支架孔距離：28±0.5mm
兩個支架之間距離：建議在40～55mm之間
安裝螺絲：M4
四、產品應用：
舞臺屏幕設備、皮革機械、盾構機、長行程鉆管機、彈簧機械、木工機械、板材設備、印刷機械（刷輥運動、裁紙等）、機械手、自動門（列車及大廳）、裁床（裁鋼管、木板、線材等）、橋梁監測、電梯平層、升降機、水閘開度、水庫水位、行車、工程車、龍門吊、港口設備、煤炭設備（掘進機、坑道支架、塌方 監測等）、水處理液位、倉儲設備、地質監測（如：塌方、潰堤）、石油鉆探設備、探礦設備等。
